Koefisien aliran katup bola, sering dilambangkan sebagai CV, adalah parameter penting dalam sistem kontrol cairan. Sebagai pemasok katup bola, memahami dan secara efektif mengomunikasikan konsep koefisien aliran sangat penting untuk memberikan solusi terbaik bagi pelanggan kami.
Definisi dan pentingnya koefisien aliran
Koefisien aliran (CV) didefinisikan sebagai jumlah galon AS per menit (gpm) air pada 60 ° F yang akan mengalir melalui katup dengan penurunan tekanan 1 psi melintasi katup. Dalam istilah yang lebih sederhana, ia mengukur kemampuan katup untuk lulus cairan. Nilai CV yang lebih tinggi menunjukkan bahwa katup dapat memungkinkan volume cairan yang lebih besar mengalir untuk penurunan tekanan yang diberikan.
Parameter ini signifikan karena membantu insinyur dan perancang sistem untuk memilih katup yang sesuai untuk aplikasi tertentu. Dengan mengetahui laju aliran dan penurunan tekanan yang diperlukan dalam suatu sistem, mereka dapat menghitung nilai CV yang diperlukan dan memilih katup bola yang memenuhi persyaratan tersebut. Misalnya, dalam proses industri skala besar di mana laju aliran tinggi diperlukan, katup bola dengan CV tinggi akan lebih disukai.
Faktor -faktor yang mempengaruhi koefisien aliran katup bola
Beberapa faktor dapat mempengaruhi koefisien aliran katup bola.
Ukuran katup
Salah satu faktor yang paling jelas adalah ukuran fisik katup. Katup bola yang lebih besar umumnya memiliki nilai CV yang lebih tinggi karena mereka menawarkan area silang yang lebih besar untuk mengalir melalui cairan. Misalnya, katup bola 4 - inci biasanya memiliki CV yang jauh lebih tinggi daripada katup bola 1 inci. Ini karena luas jalur aliran sebanding dengan kuadrat diameter katup.
Desain port bola
Desain port bola juga memainkan peran penting. Ada berbagai jenis desain port bola, seperti port penuh dan port yang dikurangi. Katup bola port penuh memiliki bola dengan bukaan yang ukurannya sama dengan diameter pipa. Ini memungkinkan untuk aliran cairan yang hampir tidak terhalang, menghasilkan nilai CV yang tinggi. Di sisi lain, katup bola port yang dikurangi memiliki pembukaan bola yang lebih kecil, yang membatasi aliran dan mengurangi CV.
Bahan trim dan penyegelan katup

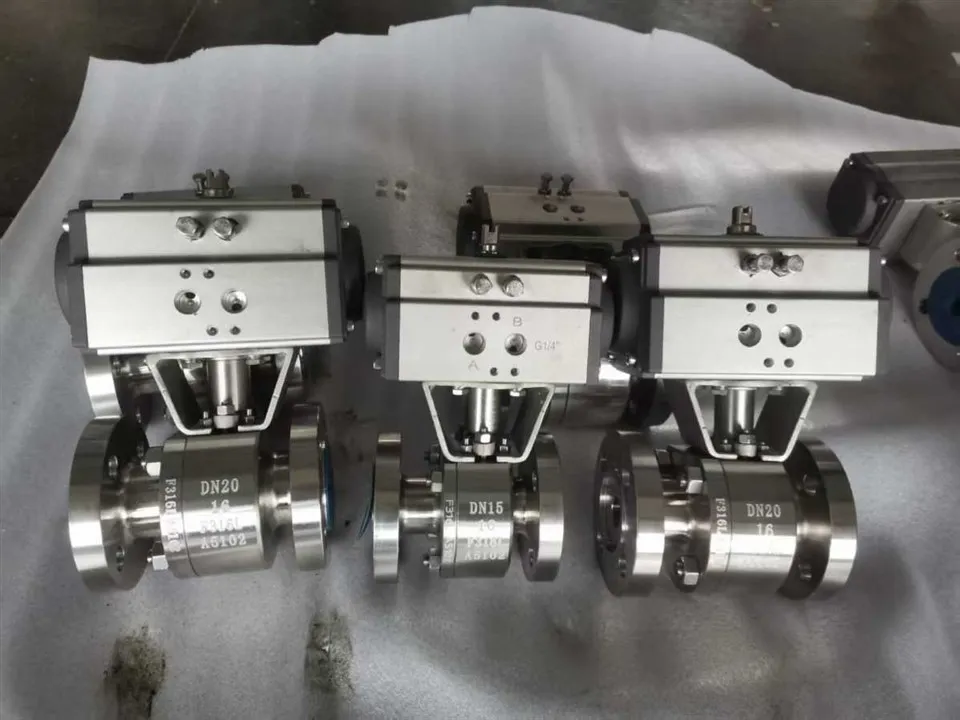

Bahan yang digunakan untuk trim katup dan penyegelan dapat mempengaruhi koefisien aliran. Beberapa bahan mungkin memiliki lapisan permukaan yang lebih halus, yang mengurangi gesekan dan memungkinkan aliran fluida yang lebih baik. Misalnya, katup bola dengan permukaan penyegelan yang berhadapan keras dapat memberikan aliran yang lebih efisien dibandingkan dengan katup dengan bahan penyegelan yang lebih lembut yang dapat menyebabkan lebih banyak turbulensi. Anda dapat mempelajari lebih lanjut tentangKatup bola menyegel wajah keras.
Aktuasi dan posisi katup
Posisi katup bola juga berdampak pada CV. Ketika katup bola terbuka sepenuhnya, ia menawarkan CV maksimum. Saat katup mulai ditutup, area aliran berkurang, dan nilai CV turun dengan cepat. Jenis aktuasi, apakah itu manual, listrik, atau pneumatik, juga dapat mempengaruhi seberapa akurat katup dapat diposisikan, yang pada gilirannya mempengaruhi kontrol aliran.
Menghitung koefisien aliran
Perhitungan koefisien aliran didasarkan pada prinsip -prinsip mekanika fluida. Rumus umum untuk menghitung CV adalah:
[Cv = \ frac {q} {\ sqrt {\ delta p}}]]
di mana Q adalah laju aliran dalam GPM dan (\ delta P) adalah penurunan tekanan melintasi katup di PSI.
Namun, dalam aplikasi praktis, perhitungannya bisa lebih kompleks. Faktor -faktor lain seperti viskositas cairan, kepadatan, dan adanya fitting dan tikungan dalam sistem perpipaan perlu dipertimbangkan. Untuk cairan non -air, faktor koreksi mungkin diperlukan untuk memperhitungkan perbedaan sifat cairan.
Aplikasi dan peran CV
Katup bola digunakan dalam berbagai aplikasi, dan koefisien aliran adalah pertimbangan utama dalam setiap kasus.
Proses industri
Dalam proses industri seperti manufaktur kimia, produksi minyak dan gas, dan pembangkit listrik, kontrol aliran yang akurat sangat penting. Katup bola dengan nilai CV yang sesuai dipilih untuk memastikan bahwa jumlah cairan yang tepat dikirim ke berbagai bagian proses. Misalnya, dalam reaktor kimia, katup bola dengan CV spesifik digunakan untuk mengontrol aliran reaktan ke dalam reaktor pada tingkat yang benar.
Pengolahan air dan air limbah
Dalam tanaman pengolahan air dan air limbah, katup bola digunakan untuk mengontrol aliran air melalui berbagai tahap pengolahan. Nilai CV katup dipilih dengan cermat untuk memastikan perlakuan yang efisien dan distribusi air. Katup dengan CV tinggi dapat digunakan untuk transfer air skala besar, sedangkan katup dengan CV yang lebih rendah dapat digunakan untuk kontrol yang lebih tepat pada pipa yang lebih kecil.
Sistem HVAC
Sistem pemanas, ventilasi, dan pengkondisian udara (HVAC) juga bergantung pada katup bola untuk kontrol aliran. Nilai CV membantu dalam menyeimbangkan aliran refrigeran, air, atau udara dalam sistem. Ini memastikan bahwa sistem HVAC beroperasi secara efisien dan mempertahankan tingkat suhu dan kelembaban yang diinginkan.
Perbandingan dengan jenis katup lainnya
Saat membandingkan katup bola dengan jenis katup lainnya, seperti katup gerbang dan katup bola, koefisien aliran dapat menjadi faktor pembeda.
Katup gerbang
Katup gerbang dikenal karena penurunan tekanan rendah ketika sepenuhnya terbuka, yang berarti mereka dapat memiliki nilai CV yang relatif tinggi. Namun, mereka tidak cocok untuk mencekik aplikasi seperti katup bola. Katup bola dapat memberikan kontrol aliran yang lebih tepat, terutama dalam aplikasi di mana aliran perlu sering disesuaikan.
Katup globe
Katup globe sering digunakan untuk mencekik aplikasi, tetapi mereka umumnya memiliki nilai CV yang lebih rendah dibandingkan dengan katup bola. Ini karena jalur aliran dalam katup globe lebih berliku, menyebabkan lebih banyak resistensi terhadap aliran fluida.
Penawaran kami sebagai pemasok katup bola
Sebagai pemasok katup bola, kami menawarkan berbagai katup bola dengan nilai CV yang berbeda untuk memenuhi beragam kebutuhan pelanggan kami. Portofolio produk kami termasukKatup bola gandaDanKatup bola yang dipasang trunnion, masing -masing dirancang untuk memberikan kontrol aliran yang optimal dalam aplikasi yang berbeda.
Kami memiliki tim ahli yang dapat membantu pelanggan dalam memilih katup bola yang tepat berdasarkan persyaratan aliran spesifik mereka. Kami dapat menghitung nilai CV yang diperlukan untuk aplikasi yang diberikan dan merekomendasikan ukuran katup yang paling cocok, desain port, dan bahan.
Hubungi kami untuk kebutuhan katup bola Anda
Jika Anda membutuhkan katup bola untuk proyek Anda, kami mengundang Anda untuk menghubungi kami untuk diskusi terperinci. Tim penjualan kami siap menjawab semua pertanyaan Anda mengenai koefisien aliran, pemilihan katup, dan harga. Apakah Anda adalah bisnis skala kecil atau perusahaan industri besar, kami dapat memberi Anda katup bola berkualitas tinggi yang memenuhi spesifikasi persis Anda. Biarkan kami membantu Anda menemukan solusi katup bola yang sempurna untuk kebutuhan kontrol cairan Anda.
Referensi
- Kertas teknis derek 410, "Aliran cairan melalui katup, perlengkapan, dan pipa".
- ASME MFC - 19M - 2018, "Pengukuran aliran fluida dalam saluran tertutup menggunakan meter aliran ultrasonik".
- Buku Pegangan Insinyur Kimia Perry, Edisi ke -8.
